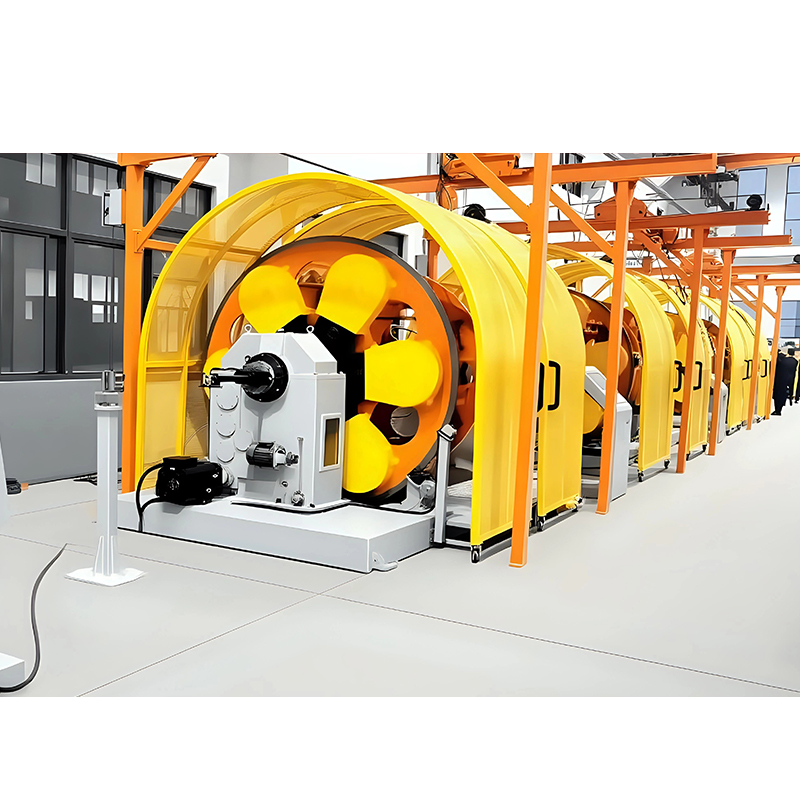

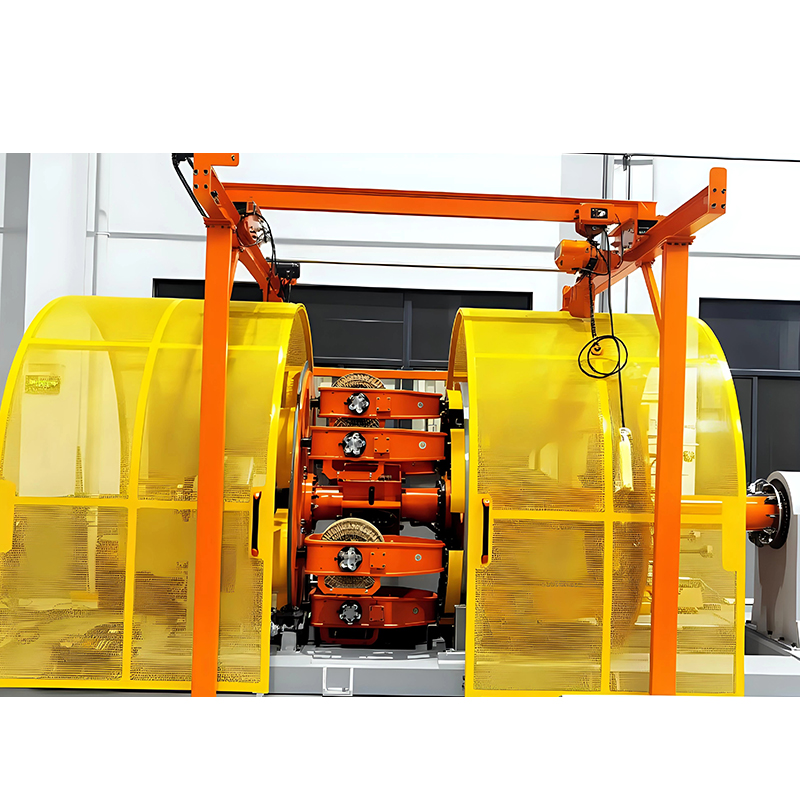

เครื่องพันเกลียวชนิดดาวเคราะห์

ที่ เครื่องพันเกลียว/คู่ดาวเคราะห์ ทำหน้าที่เป็นอุปกรณ์หลักสำหรับการผลิตสายเคเบิลที่มีความแม่นยำสูงและซับซ้อน ได้รับการออกแบบมาเป็นพิเศษสำหรับการผลิตสายเคเบิลพิเศษที่ต้องการมาตรฐานที่สูงมากในด้านประสิทธิภาพทางไฟฟ้า ความแข็งแรงทางกล ความยืดหยุ่น และความสม่ำเสมอ อุปกรณ์นี้ทำงานบนหลักการเคลื่อนที่ที่มีการประสานกันอย่างแม่นยำ ช่วยให้แกนหลายตัวสามารถหมุนและเคลื่อนที่ได้อย่างแม่นยำและพร้อมกันรอบแกนกลาง เลียนแบบการเคลื่อนที่ของวงโคจรท้องฟ้าเพื่อให้แน่ใจว่ามีความสมมาตรทางเรขาคณิตที่เหมาะสมที่สุดและมีเสถียรภาพทางโครงสร้างในระหว่างกระบวนการพันเกลียว เครื่องพันเกลียวดาวเคราะห์ควบคุมความเค้นตกค้างภายในแกนได้อย่างมีประสิทธิภาพในระหว่างการพันเกลียวด้วยความเร็วสูง โดยรักษาคุณสมบัติทางกายภาพดั้งเดิมของเส้นลวด และพันเกลียวให้สมบูรณ์พร้อมกับการป้องกัน/ห่อหุ้มสองชั้นผ่านกระบวนการต่อเนื่องแบบบูรณาการ ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตและความสม่ำเสมอของผลิตภัณฑ์ได้อย่างมาก

หลักการทางเทคนิคหลัก

สถาปัตยกรรมการเคลื่อนที่ของดาวเคราะห์: ใช้ระบบส่งกำลังของดาวเคราะห์ที่มีลักษณะเฉพาะ ช่วยให้หน่วยจ่ายผลตอบแทนหลายหน่วยทำการปฏิวัติแบบผสมรอบแกน Take-up ตรงกลางพร้อมกับการหมุนของตัวเอง ทำให้ได้รับการควบคุมความยาวเลย์และความสมดุลของแรงดึงที่แม่นยำ

กลไกการปรับความเค้นให้เหมาะสม: ใช้เทคโนโลยีการชดเชยแรงบิดย้อนกลับเพื่อต่อต้านความเค้นบิดในระหว่างการพันเกลียว ช่วยลดแนวโน้มการสปริงกลับของสายไฟ เพื่อให้มั่นใจถึงความเสถียรของมิติและความน่าเชื่อถือในการให้บริการในระยะยาวของสายเคเบิลสำเร็จรูป

Integrated Process Module: รวมการพันเกลียว การพันด้วยฉนวน (ฟอยล์ถักเปีย) และกระบวนการติดเทปให้เป็นการไหลต่อเนื่องเพียงครั้งเดียว ขจัดความผันผวนของคุณภาพที่เกิดจากการเปลี่ยนกระบวนการ และรับประกันการยึดเกาะที่แน่นหนาและความหนาแน่นสม่ำเสมอของชั้นฉนวนกับแกนสายเคเบิล

พื้นที่ใช้งานทั่วไป

สายเคเบิลส่งข้อมูลความเร็วสูง: ผลิตสายเคเบิลข้อมูลที่สอดคล้องกับ USB 3.1 , Thunderbolt, QSFP และมาตรฐานการเชื่อมต่อความเร็วสูงอื่นๆ ทำให้มั่นใจในความสมบูรณ์ของสัญญาณและสัญญาณรบกวนต่ำ

สายเคเบิลอุปกรณ์การแพทย์เฉพาะทาง: ผลิตสายเคเบิลแบบมัลติคอร์สำหรับอุปกรณ์วินิจฉัยทางการแพทย์ เป็นไปตามข้อกำหนดด้านความเข้ากันได้ทางชีวภาพ พร้อมรับประกันความน่าเชื่อถือสูงในสภาพแวดล้อมทางการแพทย์ที่ซับซ้อน

สายเคเบิลแอปพลิเคชันแบบไดนามิก: ออกแบบมาโดยเฉพาะสำหรับระบบตัวพาสายเคเบิลและสายเคเบิลข้อต่อหุ่นยนต์ ให้ความต้านทานความล้าจากการโค้งงอที่ดีเยี่ยมและความทนทานต่อความเค้นเชิงกล

สายไฟกระแสสูงพลังงานใหม่: ผลิตสายไฟกระแสสูงสำหรับสถานีชาร์จรถยนต์ไฟฟ้าและระบบกักเก็บพลังงาน ตรงตามข้อกำหนดด้านความปลอดภัยและความทนทานทางไฟฟ้าในสภาพแวดล้อมที่มีอุณหภูมิสูง

สายเคเบิลโครงสร้างคอมโพสิตพิเศษ: จัดการกับโครงสร้างที่ซับซ้อน เช่น จำนวนคอร์ที่สูง ตัวนำที่มีรูปทรงพิเศษ และการป้องกันคอมโพสิต (ฟอยล์ถักเปียสองชั้น) ทำให้มั่นใจในการควบคุมกระบวนการและความสม่ำเสมอของผลิตภัณฑ์

การเปรียบเทียบประเภทอุปกรณ์

คู่มือการบำรุงรักษาอย่างมืออาชีพ

จุดบำรุงรักษาตามปกติ:

1. ตรวจสอบระดับน้ำมันเกียร์ดาวเคราะห์และการปนเปื้อนอย่างสม่ำเสมอ แนะนำให้ทำการทดสอบตัวอย่างทุกๆ 500 ชั่วโมงการทำงาน

2. ควรทำการสอบเทียบระบบควบคุมแรงดึงทุกเดือน เพื่อให้มั่นใจว่าข้อผิดพลาดของแรงดึงในหน่วยผลตอบแทนคือ <±5%

3. การทำความสะอาดและการตรวจสอบการสึกหรอของมัดและรอกนำรายสัปดาห์เพื่อป้องกันรอยขีดข่วนที่พื้นผิวลวด

การจัดการวงจรชีวิตส่วนประกอบที่สำคัญ:

• ชุดเกียร์ดาวเคราะห์: แนะนำให้ผู้เชี่ยวชาญตรวจสอบทุกๆ 15,000 ชั่วโมงการทำงาน

• แบริ่งแกนหมุน: ตรวจสอบระยะห่างทุกๆ 10,000 ชั่วโมง แผนทดแทนที่ 24,000 ชั่วโมง

• เซอร์โวไดรฟ์: การทดสอบประสิทธิภาพที่ครอบคลุมและการอัพเกรดเฟิร์มแวร์ทุกๆ 5 ปี

มาตรการรักษาที่แม่นยำ:

• การตรวจสอบความถูกต้องแม่นยำของความยาวชั้นตีเกลียวทุกไตรมาสโดยใช้เครื่องมือวัดด้วยเลเซอร์

• การแก้ไขสมดุลไดนามิกรายครึ่งปีสำหรับเครื่องจักรทั้งหมด เพื่อลดการสั่นสะเทือนระหว่างการทำงานที่ความเร็วสูง

• ยกเครื่องประจำปีเพื่อตรวจสอบระยะห่างที่เหมาะสมและการจัดตำแหน่งชิ้นส่วนที่เคลื่อนไหวทั้งหมด

คำถามทางเทคนิคที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่าง Planetary Stranding Machine และอุปกรณ์การพันเกลียวแบบดั้งเดิม?
ตอบ: ที่ Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.

Q2: จะเลือกประเภทอุปกรณ์ตีเกลียวที่เหมาะสมได้อย่างไร?
ตอบ: ที่ selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.

คำถามที่ 3: กำลังการผลิตอุปกรณ์ได้รับการประเมินอย่างไร
ตอบ: กำลังการผลิตจริงขึ้นอยู่กับปัจจัยต่างๆ เช่น จำนวนแกน ความยาวของการตีเกลียว และเส้นผ่านศูนย์กลางของเส้นลวด ตัวอย่างเช่น ด้วยเครื่อง Newtopp Precision NP-500 Planetary Stranding Machine ที่ผลิตสายเคเบิล 18AWG แบบ 7 คอร์ ความเร็วสูงสุดสามารถเข้าถึง 60 ม./นาที ด้วยความจุ 24 ชั่วโมงตามทฤษฎีที่ประมาณ 86,400 เมตร

Q4: ความสามารถในการอัพเกรดและขยายอุปกรณ์คืออะไร?
ตอบ: เครื่องพันเกลียวดาวเคราะห์สมัยใหม่มีการออกแบบแบบโมดูลาร์ ช่วยให้สามารถขยายการทำงานได้โดยการเพิ่มหน่วยจ่ายผลตอบแทน บูรณาการโมดูลการตรวจสอบแบบอินไลน์ หรืออัพเกรดระบบควบคุม อุปกรณ์ Newtopp Precision รองรับการอัพเกรดจากการกำหนดค่าพื้นฐานเป็นสายการผลิตอัจฉริยะอัตโนมัติเต็มรูปแบบ
