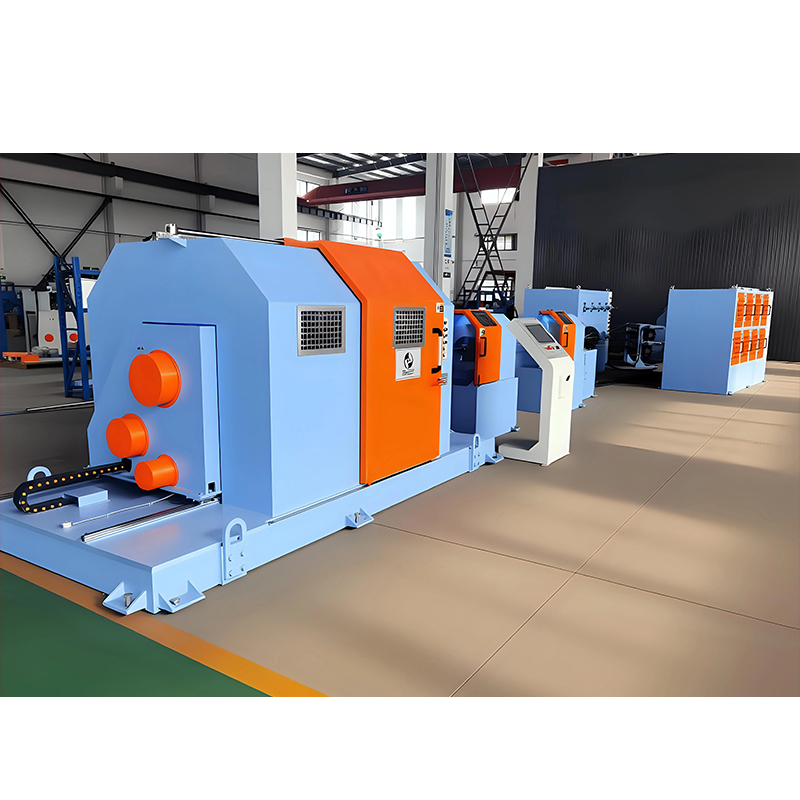

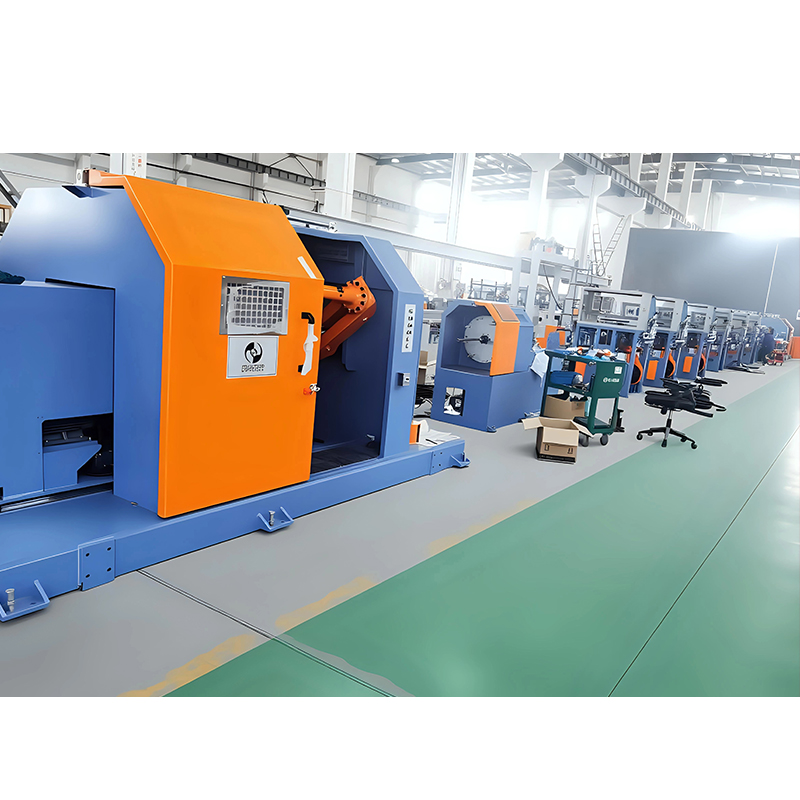

ที่ 1250 เครื่องพันเกลียวคู่ เป็นอุปกรณ์ชิ้นสำคัญในอุตสาหกรรมการผลิตสายเคเบิล ซึ่งได้รับการออกแบบมาโดยเฉพาะสำหรับการพันขดลวดที่มีประสิทธิภาพ สม่ำเสมอ และมีความแม่นยำสูงของสายไฟเดี่ยวหลายเส้น (เช่น ตัวนำทองแดง/อะลูมิเนียม หรือยูนิตไฟเบอร์ออปติก) แกนกลางอยู่ในโครงสร้างทางกลที่เป็นเอกลักษณ์ ซึ่งรับประกันความตึงที่สมดุลและความยาวชั้นที่แม่นยำสำหรับสายไฟแต่ละเส้นในระหว่างการทำงานที่ความเร็วสูง ดังนั้นจึงผลิตแกนสายเคเบิลที่มีโครงสร้างที่มั่นคงและประสิทธิภาพทางไฟฟ้าที่เหนือกว่า ในฐานะหนึ่งในผลิตภัณฑ์เรือธงของ Jiangsu Newtopp Precision Machinery Co., Ltd. เครื่อง 1250 เครื่องพันเกลียวคู่ รวบรวมความเชี่ยวชาญด้านเทคนิคที่ลึกซึ้งของบริษัทและงานฝีมือการผลิตในด้านอุปกรณ์เคเบิลระดับไฮเอนด์
หลักการออกแบบหลักและจุดเด่นทางเทคนิค
1. ระบบการจ่ายเงินแบบ Double Bow
นี่คือที่มาของชื่อรุ่นและเป็นข้อได้เปรียบหลักเหนือเครื่องตีเกลียวแบบดั้งเดิม แป้นวางรูปทรงโค้งสมมาตรทั้งสองอันผ่านการควบคุมแบบซิงโครนัสที่แม่นยำ ช่วยให้บรรลุประสิทธิภาพหลักดังต่อไปนี้:
| ธนูเดี่ยวแบบดั้งเดิม/ไม่ใช่คันธนู Stranders | 1250 เครื่องพันเกลียวคู่ |
| ความตึงของลวดอาจไม่เท่ากัน ส่งผลต่อความกลมของการพันเกลียว | การชดเชยแบบซิงโครนัสแบบโค้งคู่ช่วยให้มั่นใจได้ถึงความตึงที่สม่ำเสมอสูงในทุกสายไฟ ส่งผลให้การพันเกลียวแน่นโดยไม่มีช่องว่าง |
| ความเฉื่อยสูงระหว่างการทำงานที่ความเร็วสูงอาจทำให้เกิดการสั่นสะเทือนและการแตกหักของสายไฟได้ | สมดุลไดนามิกที่ยอดเยี่ยมช่วยให้การทำงานราบรื่น ลดการสั่นสะเทือนและความเค้นของสายไฟได้อย่างมาก เหมาะสำหรับการผลิตต่อเนื่องที่ความเร็วสูง |
| เวลาหยุดทำงานนานสำหรับการเปลี่ยนกระสวยหรือการแก้ไขปัญหา | การออกแบบตามหลักสรีรศาสตร์ช่วยอำนวยความสะดวกในการทำงานและบำรุงรักษา ลดการหยุดทำงานโดยไม่ได้วางแผน และปรับปรุงประสิทธิภาพการผลิตโดยรวม |
2. การลากสายที่มีประสิทธิภาพและการควบคุมที่แม่นยำ
-
ความจุสูง: ออกแบบมาเพื่อต่อเกลียวได้สูงสุดถึง 1250 ยูนิตขึ้นไป (ขึ้นอยู่กับเส้นผ่านศูนย์กลางของสายไฟ) ตอบสนองความต้องการในการผลิตแกนสายเคเบิลสำหรับสายเคเบิลแบบมัลติคอร์หน้าตัดขนาดใหญ่
-
ความยาวเลย์ที่แม่นยำ: ใช้ระบบส่งกำลังเชิงกลหรือระบบควบคุมเซอร์โวขั้นสูง ให้ความยาวเลย์ที่มั่นคง ปรับได้ และทำซ้ำได้สูง สอดคล้องกับมาตรฐานสายเคเบิลต่างๆ (เช่น UL, CE, VDE)
-
ความเร็วสูง: การออกแบบคันชักคู่ที่ได้รับการปรับปรุงให้เหมาะสมช่วยลดมวลการหมุน ทำให้มีความเร็วเชิงกลสูงขึ้นในขณะที่ยังคงคุณภาพไว้ จึงช่วยเพิ่มผลผลิต
ในฐานะองค์กรเทคโนโลยีชั้นสูงแห่งชาติ ทีม R&D ของ Newtopp ได้ผสมผสานประสบการณ์หลายปีกับเครื่องควั่นกรงและท่อในการออกแบบคันชักคู่ ผสมผสานประสิทธิภาพของเครื่องควั่นความเร็วสูงเข้ากับการควบคุมแรงตึงที่แม่นยำของเครื่องควั่นกรง
พื้นที่ใช้งานหลัก
ที่ 1250 Double Bow Stranding Machine is widely used in cable types requiring high-quality stranded conductors:
-
สายเคเบิลสื่อสารข้อมูล: การบิดคู่หรือการพันแกนสำหรับ Cat5e, Cat6, Cat7 ฯลฯ
-
สายไฟ: ตัวนำตีเกลียวสำหรับสายไฟแรงดันต่ำถึงปานกลาง
-
สายเคเบิลพิเศษ: การพันเกลียวอย่างแม่นยำสำหรับสายเคเบิลหุ่นยนต์ ชุดสายไฟรถยนต์ สายไฟใหม่ (แผงเซลล์แสงอาทิตย์ แท่นชาร์จ) และสายเคเบิลบัสอุตสาหกรรม
-
วัสดุสายไฟอื่นๆ: การพันเกลียวสำหรับสายโทรศัพท์ สายสัญญาณเสียง และวัสดุโลหะต่างๆ
ด้วยประสบการณ์ในการจัดหาอุปกรณ์สายการผลิตที่สมบูรณ์สำหรับสายเคเบิลข้อมูล สายเคเบิลอุตสาหกรรม และสายเคเบิลของหุ่นยนต์ Newtopp ช่วยให้มั่นใจได้ว่า 1250 Double Bow Stranding Machine ทำงานร่วมกับอุปกรณ์ต้นน้ำและปลายน้ำได้อย่างสมบูรณ์แบบ (เช่น เครื่องอัดรีดและเครื่องติดเทปของ Newtopp) ก่อให้เกิดสายการผลิตที่มีประสิทธิภาพสูง
คู่มือการเลือกอุปกรณ์และการบำรุงรักษา
1. พารามิเตอร์หลักสำหรับการอ้างอิงการเลือก
| พารามิเตอร์ | คำอธิบายและข้อควรพิจารณา |
| ช่วงเส้นผ่านศูนย์กลาง ขดลวด ใช้งานได้ | ตรวจสอบช่วงเส้นผ่านศูนย์กลางของสายไฟเดี่ยวที่จะพันเกลียว เพื่อให้มั่นใจว่าเครื่องจักรสามารถใช้งานร่วมกันได้ |
| สูงสุด จำนวนหน่วยควั่น | เลือกตามความต้องการจำนวนแกนสูงสุดของผลิตภัณฑ์ของคุณ (เช่น ประเภท 1250) |
| ช่วงความยาวเลย์ | ตรวจสอบว่าครอบคลุมข้อกำหนดด้านความยาวของชั้นสำหรับข้อกำหนดเฉพาะของผลิตภัณฑ์ทั้งหมดของคุณ |
| สูงสุด ความเร็วแกนหมุน | ส่งผลโดยตรงต่อประสิทธิภาพการผลิต สมดุลกับความเสถียรของเครื่องจักร |
| ขนาดกระสวยจ่ายออก | จับคู่ข้อกำหนดของเครื่องมือและวัสดุที่มีอยู่เพื่อลดการลงทุนเพิ่มเติม |
| วิธีการควบคุมแรงดึง | แรงเสียดทานทางกล เบรกอนุภาคแม่เหล็ก หรือเซอร์โวมอเตอร์ แตกต่างกันไปตามความแม่นยำและราคา |
2. ประเด็นสำคัญสำหรับการบำรุงรักษาตามปกติ
-
การหล่อลื่นตามปกติ: หล่อลื่นชิ้นส่วนที่เคลื่อนไหว เช่น กระปุกเกียร์และแบริ่งอย่างเคร่งครัดตามคู่มือ
-
การทำความสะอาด: กำจัดเศษโลหะและฝุ่นภายในเครื่องทันทีเพื่อป้องกันการสูญเสียความแม่นยำ
-
การตรวจสอบระบบแรงดึง: ปรับเทียบและตรวจสอบกลไกการควบคุมแรงดึงอย่างสม่ำเสมอ เพื่อให้มั่นใจถึงประสิทธิภาพที่ตอบสนองและแม่นยำ
-
การตรวจสอบการยึดเชิงกล: ตรวจสอบโบลต์ที่หลวมที่จุดเชื่อมต่อทั้งหมด โดยเฉพาะชิ้นส่วนที่หมุนด้วยความเร็วสูง
-
การตรวจสอบระบบไฟฟ้า : ตรวจสอบสถานะการทำงานของเซ็นเซอร์ เบรก PLC และอุปกรณ์ไฟฟ้าอื่นๆ
Jiangsu Newtopp Precision Machinery Co., Ltd. ไม่เพียงแต่นำเสนอเครื่องพันเกลียวคู่คุณภาพสูง 1250 เท่านั้น แต่ยังเสนอการฝึกอบรมผู้ปฏิบัติงานที่ครอบคลุม คู่มือการบำรุงรักษาโดยละเอียด และการสนับสนุนชิ้นส่วนอะไหล่ระยะยาวเพื่อให้แน่ใจว่าอุปกรณ์รักษาประสิทธิภาพสูงสุดตลอดอายุการใช้งาน
คำถามที่พบบ่อย (FAQ)
คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่าง Double Bow Strander, Tubular Strander และ Cage Strander
A1: ที่ core differences lie in the pay-off system and tension control. Tubular stranders have stationary bobbins, suitable for low-speed, coarse stranding. Cage stranders have bobbins rotating with the cage, offering good tension control for precise multi-layer stranding but with speed limitations. The 1250 Double Bow Stranding Machine's dual-cradle structure is an efficient compromise. It offers better tension control and higher speed than tubular stranders, and a simpler, more maintainable structure compared to high-speed cage stranders, making it particularly suitable for high-speed, precise stranding of medium-diameter wires in high counts.
คำถามที่ 2: จะป้องกันความเครียดจากการบิดภายในมากเกินไปหรือการดีดกลับในตัวนำตีเกลียวได้อย่างไร
A2: นี่คือแก่นแท้ของ 1250 Double Bow Stranding Machine การออกแบบที่สมมาตรของคันชักคู่และระบบซิงโครไนซ์ที่แม่นยำทำให้มั่นใจได้ว่าสายไฟทั้งหมดที่จุดบรรจบกันจะมีความตึงเท่ากันเกือบทั้งหมด การออกแบบของ Newtopp ช่วยปรับเส้นทางของล้อนำทางและมุมการขึ้นของล้อให้เหมาะสม ลดความเครียดจากการโค้งงอที่ไม่จำเป็น โดยพื้นฐานแล้วจะป้องกันการสะสมของความเค้นภายในและการสปริงกลับของผลิตภัณฑ์ที่เกิดจากความตึงที่ไม่สม่ำเสมอหรือการเสียรูปมากเกินไป
คำถามที่ 3: อุปกรณ์ของคุณรับประกันความเข้ากันได้กับสายการผลิตที่มีอยู่ได้อย่างไร
A3: ในฐานะซัพพลายเออร์ครบวงจรที่ครอบคลุมด้านการวิจัยและพัฒนา การออกแบบ และการผลิต Jiangsu Newtopp Precision Machinery Co., Ltd. เข้าใจอย่างลึกซึ้งถึงความสำคัญของการทำงานร่วมกันในสายการผลิต เรานำเสนอการปรับแต่งอินเทอร์เฟซที่ยืดหยุ่น (สัญญาณไฟฟ้า ขนาดทางกล การจับคู่ความเร็ว ฯลฯ) ทำให้มั่นใจได้ว่า 1250 Double Bow Stranding Machine สามารถบูรณาการเข้ากับสายการผลิตที่มีอยู่ของลูกค้าหรือสายการผลิตใหม่ซึ่งประกอบด้วยอุปกรณ์ Newtopp อื่นๆ ได้อย่างราบรื่น (เช่น เครื่องอัดรีด เครื่องติดเทป) ช่วยให้เกิดการผลิตที่ชาญฉลาดและต่อเนื่อง
คำถามที่ 4: ส่วนประกอบหลักมีอายุการใช้งานเท่าใด และเปลี่ยนได้ง่ายหรือไม่
A4: Newtopp ยืนยันที่จะใช้ตลับลูกปืน เกียร์ และอุปกรณ์ไฟฟ้าคุณภาพสูง ชิ้นส่วนเครื่องจักรกลที่สำคัญได้รับการเสริมความแข็งแกร่งและผ่านเครื่องจักรอย่างแม่นยำเพื่ออายุการใช้งานที่ยาวนาน ในขณะเดียวกัน อุปกรณ์ดังกล่าวมีการออกแบบแบบโมดูลาร์ โดยมีชิ้นส่วนที่สึกหรอและจุดบำรุงรักษาเข้าถึงได้ง่ายเพื่อการเปลี่ยนทดแทนที่ง่ายดาย ฐานของบริษัท เช่น ฐานในคุนซาน รับประกันการจัดหาอะไหล่แท้และการสนับสนุนทางเทคนิคอย่างรวดเร็ว
