การใช้งาน: เหมาะสำหรับ CAT5E/ CAT6/ CAT7 สาย Lan คู่บิด.
1. การออกแบบสามระดับ ความเร็ว 1.5 เท่าของเครื่องบิดคู่แบบเดิมเมื่อมีอัตราการบิดกลับ 33%
2. ระยะพิทช์อิเล็กทรอนิกส์ของเซอร์โว การตั้งค่าหน้าจอสัมผัส ตัวควบคุม PLC ความแม่นยำภายใน /-2%
3. การใช้งานแบบแอคทีฟ ความตึงเครียดคงที่จากถังเปล่าไปจนถึงกระสวยเต็ม

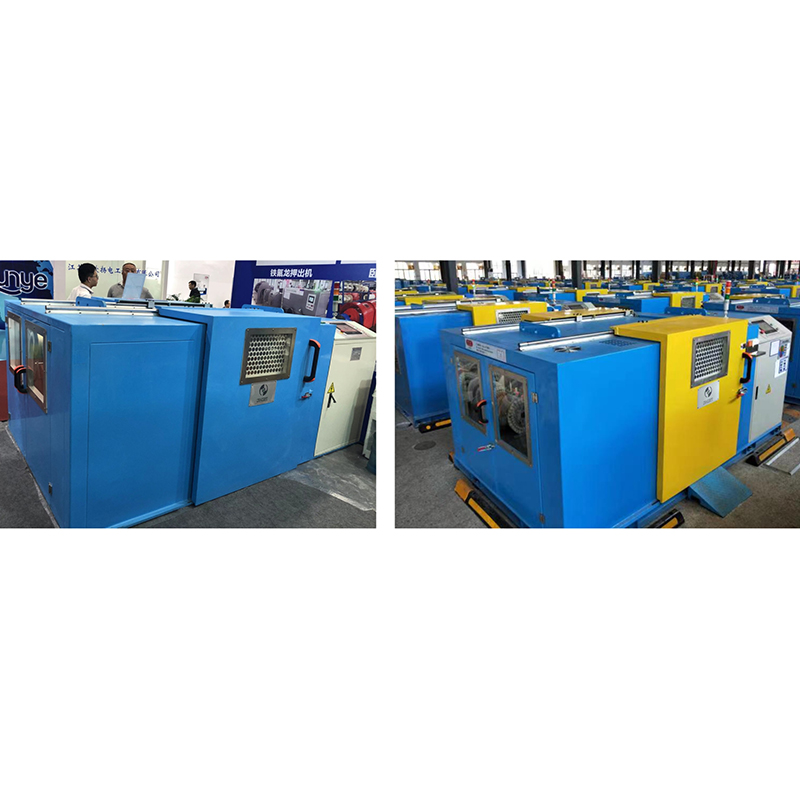

ที่ เครื่องพันเกลียวสามชั้น เป็นอุปกรณ์ความแม่นยำหลักในการผลิตสายเคเบิลเครือข่าย ออกแบบมาโดยเฉพาะสำหรับการบิดที่แม่นยำของคู่ลวดทองแดงหุ้มฉนวนที่ใช้ใน CAT5E, CAT6, CAT7 และสายเคเบิลข้อมูลเกรดสูงกว่า คุณภาพของกระบวนการบิดนี้จะกำหนดความเร็วการส่งสัญญาณของสายเคเบิลขั้นสุดท้าย ภูมิคุ้มกันสัญญาณข้าม และความเสถียรของประสิทธิภาพทางไฟฟ้าโดยตรง ในฐานะผู้ผลิตมืออาชีพในสาขานี้ Jiangsu Newtopp Precision Machinery Co., Ltd. ใช้ประโยชน์จากประสบการณ์ด้านการวิจัยและพัฒนาและการผลิตในอุปกรณ์เคเบิลที่มีความแม่นยำสูงมานานกว่าทศวรรษ เราผสานรวมเทคโนโลยีการควบคุมเซอร์โวขั้นสูงเข้ากับความรู้ความชำนาญกระบวนการที่ได้รับการพิสูจน์แล้ว เพื่อให้ลูกค้าได้รับโซลูชันการบิดประสิทธิภาพสูง มีเสถียรภาพ และใช้งานง่าย
การออกแบบ Triple Pitch ที่มีประสิทธิภาพสูง: รวมเอากลไกการบิดแบบ Triple Pitch แบบซิงโครนัสที่เป็นเอกลักษณ์ เมื่อเปรียบเทียบกับเครื่องจักรแบบ double-pitch แบบดั้งเดิม จะเพิ่มประสิทธิภาพการผลิตตามทฤษฎีได้อย่างมาก ขณะเดียวกันก็รักษาอัตราส่วน back-twist ที่ 33% ที่ต้องการ ซึ่งตอบสนองความต้องการในการผลิตขนาดใหญ่สำหรับสายเคเบิลเครือข่ายคุณภาพสูง
การควบคุมเซอร์โวอัจฉริยะ: นำเสนอระบบควบคุมระดับเสียงแบบอิเล็กทรอนิกส์ที่ขับเคลื่อนด้วยเซอร์โวเต็มรูปแบบ พารามิเตอร์ได้รับการตั้งค่าและปรับผ่านหน้าจอสัมผัส HMI (อินเทอร์เฟซเครื่องจักรของมนุษย์) และจัดการอย่างแม่นยำโดย PLC ทำให้ได้รับความแม่นยำในการควบคุมระดับบิดภายใน ±2% ความแม่นยำนี้ได้รับการสนับสนุนจากการลงทุนอย่างต่อเนื่องในอัลกอริธึมควบคุมการเคลื่อนไหวที่ศูนย์ R&D ของ Newtopp ซึ่งได้รับการรับรองว่าเป็นองค์กรเทคโนโลยีขั้นสูงแห่งชาติ เพื่อให้มั่นใจถึงคุณภาพของกระบวนการที่สม่ำเสมอและทำซ้ำได้
การรับแรงตึงที่เสถียร: ติดตั้งระบบการรับแรงตึงแบบแอคทีฟ ควบคู่ไปกับการตรวจสอบแรงตึงแบบเรียลไทม์และการตอบสนอง ช่วยให้เกิดแรงตึงคงที่ตลอดกระบวนการม้วนตั้งแต่ตอนว่างไปจนถึงไส้กระสวยเต็มประสิทธิภาพ ช่วยปกป้องสายไฟจากการยืดหรือการเสียรูปได้อย่างมีประสิทธิภาพ นี่เป็นพื้นฐานสำหรับการผลิตสายเคเบิลที่มีเวลาแฝงต่ำและประสิทธิภาพสูง
ที่ Triple Stranding Machine is primarily used in manufacturing network data cables that require high transmission performance:
สายเคเบิลเครือข่ายมาตรฐาน: คู่บิดสำหรับ CAT5E, CAT6, CAT6A, CAT7/7A ฯลฯ
สายเคเบิลป้องกันประสิทธิภาพสูง: สำหรับสายเคเบิลที่มีประสิทธิภาพการป้องกันสูงที่ใช้ในศูนย์ข้อมูลและฟาร์มเซิร์ฟเวอร์
สายเคเบิลสื่อสารอุตสาหกรรม: การผลิตสายเคเบิลสื่อสารที่ทนทานต่อสภาพแวดล้อมที่รุนแรงและการรบกวน
ในฐานะผู้ผลิตอุปกรณ์สายเคเบิลที่มีกลุ่มผลิตภัณฑ์ครอบคลุมกระบวนการทั้งหมดตั้งแต่การอัดขึ้นรูปและการพันเกลียวไปจนถึงสายเคเบิลและปลอกหุ้ม Newtopp มีความเข้าใจอย่างลึกซึ้งเกี่ยวกับบทบาทที่สำคัญของกระบวนการบิดภายในสายการผลิตโดยรวม เราไม่เพียงแต่จัดหาเครื่องจักรแบบสแตนด์อโลนเท่านั้น แต่ยังให้คำแนะนำอย่างมืออาชีพเกี่ยวกับการบูรณาการกระบวนการและการเพิ่มประสิทธิภาพตามมุมมองแบบองค์รวมของกระบวนการต้นน้ำและปลายน้ำ เพื่อให้มั่นใจถึงประสิทธิภาพการทำงานร่วมกันสำหรับสายการผลิตทั้งหมด
| รายการ | เครื่องแฝดแบบดั้งเดิม | เครื่องพันเกลียวสามสาย Newtopp |
|---|---|---|
| สถาปัตยกรรมการออกแบบ | โดยทั่วไปแล้ว Double Pitch | การออกแบบสนามสามระดับ |
| ประสิทธิภาพการผลิต | พื้นฐาน | การเพิ่มขึ้นตามทฤษฎีอย่างมีนัยสำคัญ (~1.5x ภายใต้เงื่อนไขการบิดหลังเดียวกัน) |
| วิธีการควบคุม | การปรับเชิงกลหรือการควบคุมไฟฟ้าขั้นพื้นฐาน | ระบบควบคุมเซอร์โวอิเล็กทรอนิกส์เต็มรูปแบบ การตั้งค่าพารามิเตอร์หน้าจอสัมผัส |
| ควบคุมความแม่นยำ | ค่อนข้างต่ำกว่า ขึ้นอยู่กับประสบการณ์ | ความแม่นยำสูง (ภายใน ± 2%) การควบคุมแบบดิจิตอล |
| การจัดการความตึงเครียด | การควบคุมทางกลอย่างง่ายหรือการรับเข้าแบบพาสซีฟ | Active Take-Up, การควบคุมความตึงคงที่แบบวงปิด |
| ความสะดวกสบายที่เปลี่ยนแปลงได้ | ใช้เวลานาน ต้องเปลี่ยนชิ้นส่วน | การเรียกคืนสูตรอย่างรวดเร็วผ่านหน้าจอสัมผัส |
เพื่อให้มั่นใจถึงการทำงานของอุปกรณ์อย่างมีเสถียรภาพในระยะยาว Newtopp แนะนำให้ปฏิบัติตามแนวทางเหล่านี้และให้การสนับสนุนการบริการที่เป็นมาตรฐานตามระบบการจัดการคุณภาพ ISO9001 ของเรา:
การตรวจสอบรายวัน: ทำความสะอาดล้อนำทางและเซ็นเซอร์ ตรวจสอบการเชื่อมต่ออากาศและไฟฟ้า
การบำรุงรักษาตามปกติ: หล่อลื่นชิ้นส่วนที่เคลื่อนไหวตามกำหนดเวลาด้วยตนเอง ตรวจสอบและสอบเทียบเซ็นเซอร์ความตึง ทำความสะอาดฝุ่นสะสมภายใน
การบำรุงรักษาอย่างมืออาชีพ: เราแนะนำให้มีการตรวจสอบอย่างเป็นระบบและตรวจสอบความถูกต้องโดยช่างเทคนิคที่มีคุณสมบัติเป็นระยะ Newtopp มีเครือข่ายบริการหลังการขายในประเทศและทั่วโลกที่สามารถให้การบำรุงรักษาโรงงานดั้งเดิม การเปลี่ยนอะไหล่ และการสนับสนุนทางเทคนิคระยะไกล
การฝึกอบรมผู้ปฏิบัติงาน: ผู้ปฏิบัติงานควรได้รับการฝึกอบรมอย่างเป็นระบบเกี่ยวกับโครงสร้างอุปกรณ์ ระเบียบปฏิบัติด้านความปลอดภัย การทำงานของ HMI และการแก้ไขปัญหาเบื้องต้น Newtopp ให้การฝึกอบรมการทดสอบการใช้งานที่ครอบคลุมและคู่มือการใช้งานโดยละเอียดแก่ลูกค้าของเรา
คำถามที่ 1: จุดประสงค์หลักของการออกแบบสนามสามระดับคืออะไร?
A1: วัตถุประสงค์หลักคือเพื่อเพิ่มความเร็วการทำงานของเครื่องจักรและประสิทธิภาพการผลิตอย่างมีนัยสำคัญ ขณะเดียวกันก็รับประกันคุณภาพการบิด (โดยเฉพาะอย่างยิ่งในการปฏิบัติตามข้อกำหนดอัตราส่วนการบิดกลับเฉพาะ) ซึ่งทำได้โดยการปรับโครงสร้างทางกลและการกระจายน้ำหนักให้เหมาะสม ซึ่งช่วยลดการใช้พลังงานและต้นทุนเวลาต่อหน่วยผลผลิต
คำถามที่ 2: อะไรคือข้อดีในทางปฏิบัติของการควบคุมระยะห่างแบบอิเล็กทรอนิกส์แบบเซอร์โวเหนือการปรับเชิงกล?
A2: ที่ advantages are threefold: First, high precision and consistency—digital control eliminates human error. Second, fast changeover—simply switching recipes on the touchscreen completes the task without replacing mechanical parts like gears. Third, facilitated process management—all parameters can be stored and traced, contributing to stable and optimized product quality.
คำถามที่ 3: เหตุใดการควบคุมความตึงอย่างต่อเนื่องจึงมีความสำคัญอย่างยิ่งต่อประสิทธิภาพของสายเคเบิลเครือข่าย
A3: ความผันผวนของแรงดึงในระหว่างกระบวนการบิดสามารถนำไปสู่ระยะการบิดที่ไม่สม่ำเสมอ การยืดตัวเล็กน้อย หรือการเสียรูปของลวด ในทางกลับกัน จะทำให้ "การหน่วงเวลาเอียง" ของสายเคเบิลเพิ่มขึ้น และทำให้เกิดความผิดปกติของอิมพีแดนซ์ สิ่งเหล่านี้ถือเป็นข้อบกพร่องร้ายแรงสำหรับสายเคเบิลเครือข่ายประสิทธิภาพสูง เช่น CAT6A และ CAT7 ที่ส่งสัญญาณความถี่สูง การควบคุมความตึงอย่างต่อเนื่องเป็นพื้นฐานในการทำให้มั่นใจว่าประสิทธิภาพทางไฟฟ้าเป็นไปตามมาตรฐาน
